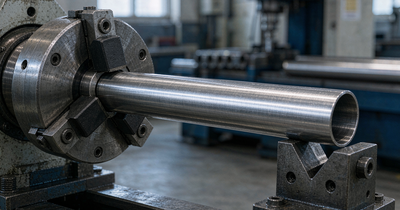

先说结论：薄壁管的偏差，八成来自夹紧与末端下垂

管件切割的尺寸偏差有三个来源，处理顺序也该是这个顺序：

• ① 夹持变形——卡爪压扁管壁，切出来的圆变成了椭圆，后面接管、插轴就不顺
• ② 末端下垂——6 米管只有一头被夹住，另一头靠自重往下垂，离夹点越远越明显
• ③ 机床定位精度——这一项反而是最稳定的，通常只占很小一部分

所以先查夹紧、再查支撑，最后才动参数。反过来做，等于一直在修一个不存在的问题。

薄壁管怎么夹：软爪 + 接触面积 + 分段夹紧

壁厚 <1.5mm 的管子（常见的 φ25×1.2、40×40×1.5 方管）按下面三件事做：

• ① 换软爪——硬爪改成带聚氨酯或铜皮包覆的软爪，夹紧力分散到整个弧面，压痕从一道沟变成一层浅印
• ② 加大包覆角——三爪包覆角从 90° 加到 110°~120°，接触长度上去，单位面积压力就下来；φ25 以下的小管，单纯换成软爪还不够，得配合分段夹紧
• ③ 分段夹紧——先轻夹找正、再补到工作压力，别一次压到底。一次性压紧是薄壁管被压扁最常见的原因

方形薄壁管更要注意：卡爪压在平面中间会把整面压塌，所以卡爪要落在平面靠近棱边处，不能落在正中。如果客户对圆度有要求（比如后面要插轴、装轴承），这一步必须在工艺卡上写死，不然换个人开机就变。

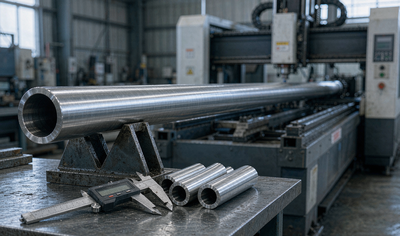

6 米管的尾部长什么样：下垂量与支撑怎么摆

一根 φ60×2 的 304 管，6 米长，只有一端被卡盘夹住，悬出去四五米之后，靠自重下垂的量在毫米级——这时激光头在末端切出来的位置，已经是「被垂弯后」的位置了。壁越薄、伸出越长，这个量越大。

处理办法只有一条：加支撑，而且要随动。

• ① 支撑间距——按管径和壁厚分区，一般每 1.2~1.5 米放一道托料，薄壁长管收紧到 1 米以内
• ② 支撑高度可调——V 型块要能微调高度，让管中心线跟卡盘中心线在一根线上，不能靠垫铁片凑
• ③ 随动不硬撑——支撑托住但不能把管子往上顶，顶过头会形成反向弯曲，尾端尺寸同样跑。判断办法：手转一圈管，看托轮的接触是否均匀

现场最省事的自检：切完一段，量首件和末件的外径与切口对边尺寸，两个值差得超过 0.1mm，就是支撑没到位，不用怀疑机器。

长管的另一个隐性问题：尾料段。每根整管切到最后一两件时，剩下那段管子刚性急剧下降，甚至只剩一头在卡盘里悬着，这时的尺寸最不可靠。我们的做法是末端留 150~250mm 不排件，或者把这件改成从下一根管子开头下料——多费一点料，少一批争议。

方管与矩形管：切的是四个面，不是一根线

方管切孔、切斜口时，管壁不厚，但四个面要各切一遍，切割头在拐角处换面，切口位置靠的是机床的转角精度。几处容易忽略的：

• ① 方管夹持要对角找正——不能靠「看着平」，对着卡爪的两个面必须垂直，偏一点四个面的孔位就错位
• ② 拐角处速度降下来——转角瞬间切割速度过快，拐角会过烧塌边，显眼且不好修
• ③ 方管薄壁转角是应力集中点——夹紧力过大时先在这里起皱，起皱之后切出来的孔位就偏了

把这几件事写进单子：你提要求，我们照做

下单时把这三句话写清，后面的活能省很多来回：

• ① 管的实际壁厚——标签 1.5 实测 1.3 很常见，薄壁件按实测调夹紧力，不按标称
• ② 哪一段是配合面——哪里要插轴、装轴承、拼焊，这些位置我们会加强支撑并单独检
• ③ 后面还有没有焊、有没有折弯——焊接会让管件再缩一点，顺序错了尺寸就白定

我们承接激光切管的范围：圆管 φ10~φ220mm、方管与矩形管边长 20~150mm，壁厚 0.5~6.0mm，标准 6 米管整根或定尺。切割、折弯、焊接厂内一条线完成，切割 ±0.05mm、折弯角度 ±0.5°，激光切管、卷圆及拉丝以外的表面处理配套完成，不用来回外协对公差。

1 件起订，图纸当天报价，常规件 3~10 天交付；管材可提供材质证书，焊接组合件可做焊缝气密性检测并出记录。
